天气渐渐热了,提前为硬件散热做准备,一套开方式游戏主机给大家参考。这也是我从B550换到X570之后的首装,不得不说ROG带2个ARGB接针,对于光污染确实利好。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/e448febfbf694a599a8d450d775985c6?from=pc)

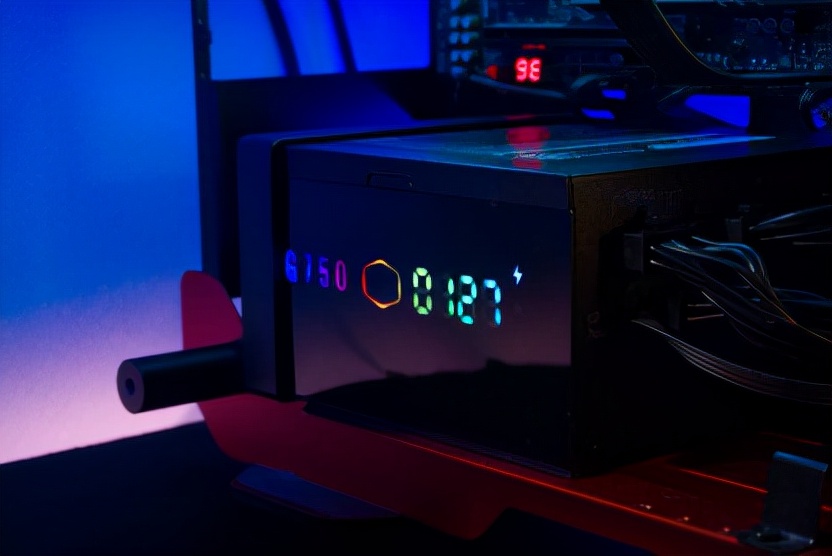

本次用到的电源,是来自于热点科技众测——酷冷至尊 XG750 PLUS 白金。顺便也测试能否带的动,AMD R7-5800X、影驰RTX3080 12G星曜。好的,下面就开始。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/fb17de1852b940a68c0f729f326cd207?from=pc)
【装机感受】
需要特别注意:必须够露出侧面的屏幕,这也是酷冷至尊 XG PLUS 白金的重大卖点之一。坦率的讲,我还是第一次用“带屏幕的电源”。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/aba0ef4d61f54698bd8ade3828d4fd95?from=pc)

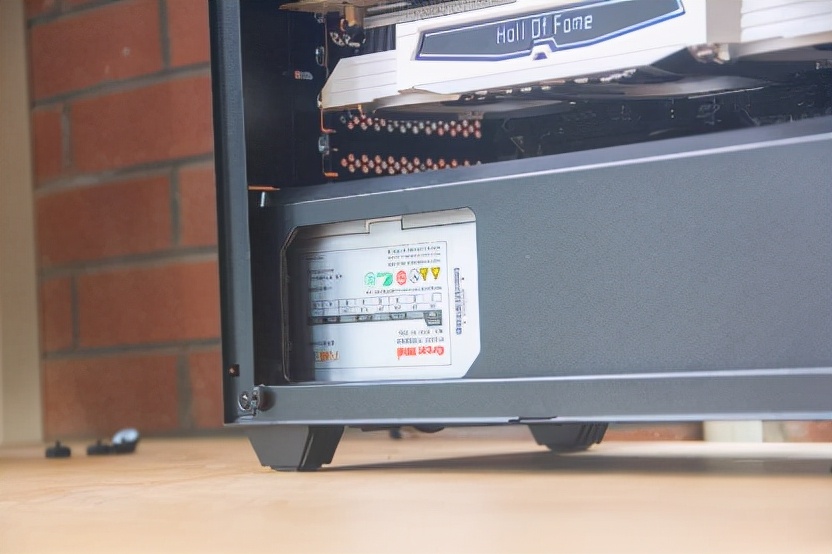

所以,机箱选择有讲究!以:安装在靠近机尾,风扇朝下为参照。屏幕才可以对着外面。一种是:上面这种电源仓被“挖”掉一块的,可以用。但是观赏度较低。不推荐。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/b4962698e59c49558a599a7d6e45f91a?from=pc)

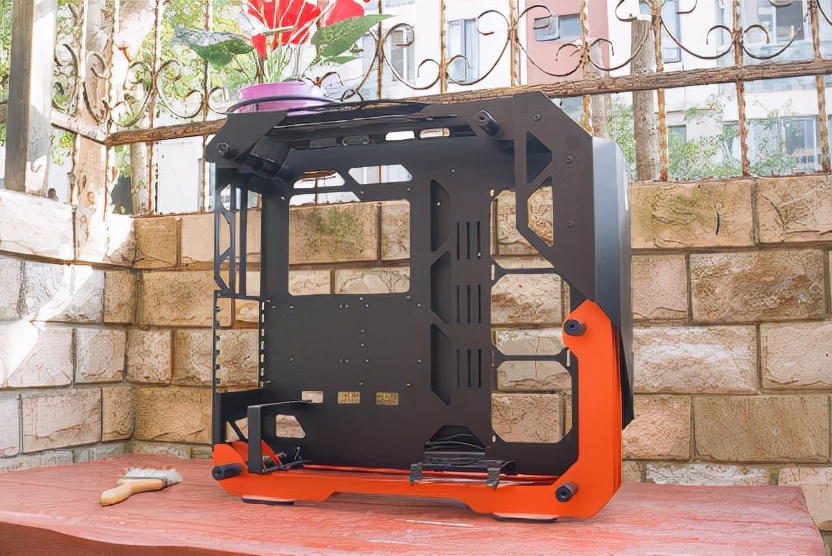

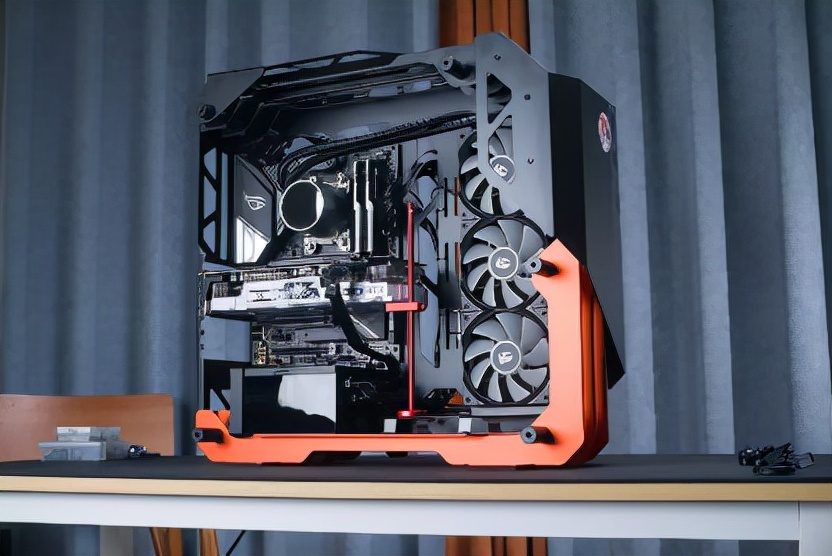

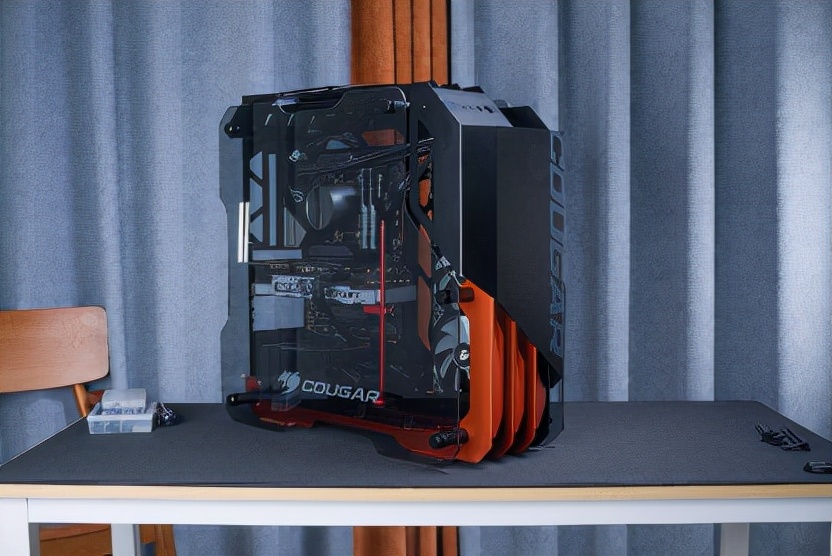

还有一种是,无分仓设计的开方式机箱,就非常好,比如:骨伽开拓者。它正好是电源装在前面,无遮挡。
补充:ATX主板请用大开拓者(或开拓者X),Matx主板用开拓者S。虽然ATX主板也可装开拓者S,但是电源必须前置,限长14cm,酷冷至尊 XG PLUS 白金长16cm,装不下!而且电源前置,屏幕朝内,看不到!
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/af75761139d744a88d036cf699755b33?from=pc)
【屏幕的使用】

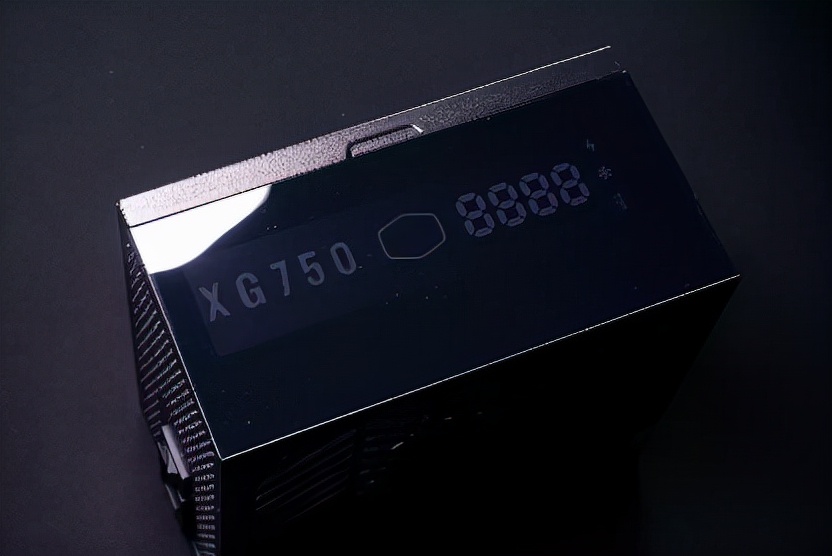

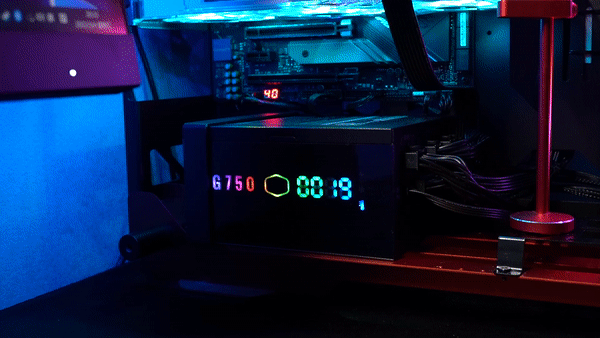

这块彩色屏幕,主要用于显示参数,比如:电源温度、整机功耗、电源风扇转速。外屏应该是亚克力材质,做成了镜面,非常容易刮花,出厂贴了层保护膜。撕膜之后特别容易吸灰,可能有静电。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/f2b8e511c0a5444c8ec5a891ffffae2a?from=pc)
动图01注:动图400%加速
默认,只要开机就会点亮,动效为“流光”,就在电源温度、整机功耗、电源风扇转速之间循环切换。 进阶,自定义屏幕。需要执行2个步骤:
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7f3a8ba00145469595635846ef76f668?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/1f6ee79f61ca49c7bd6bb6e8d8b64296?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/c9634171dcda4bb6a6bcead3a35b3b1c?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/5e67f6e660024c6c9ce68fc0d1a1c446?from=pc)

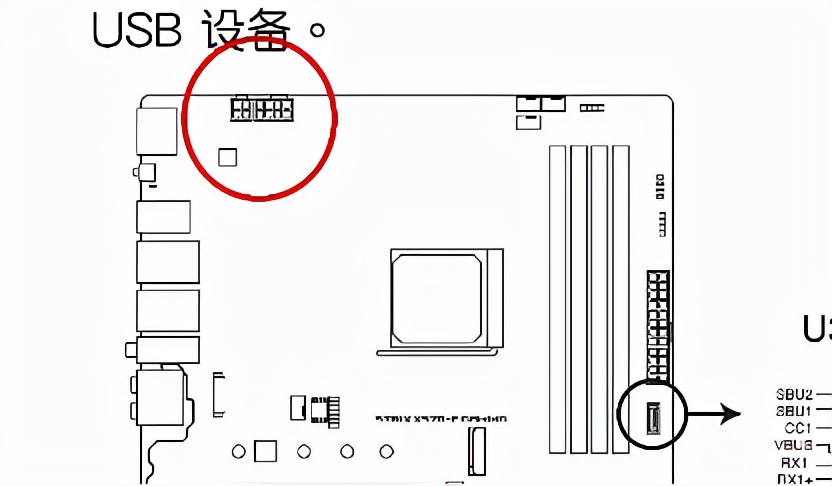

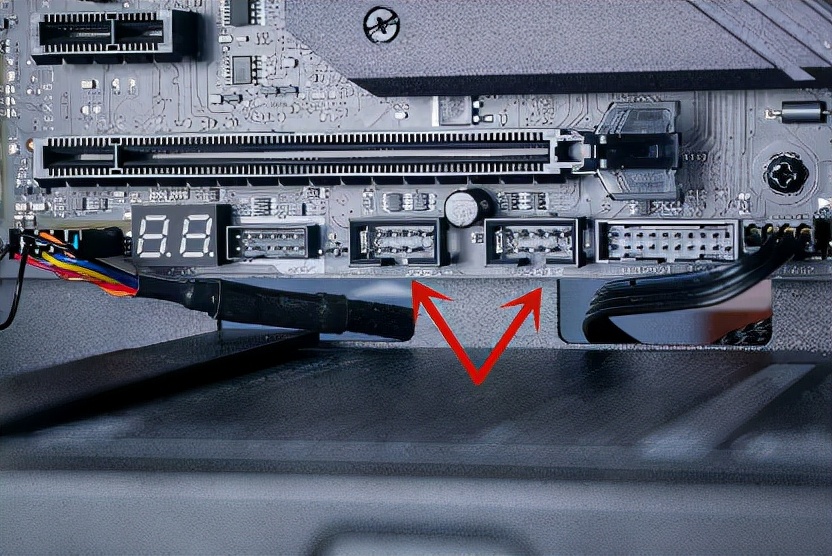

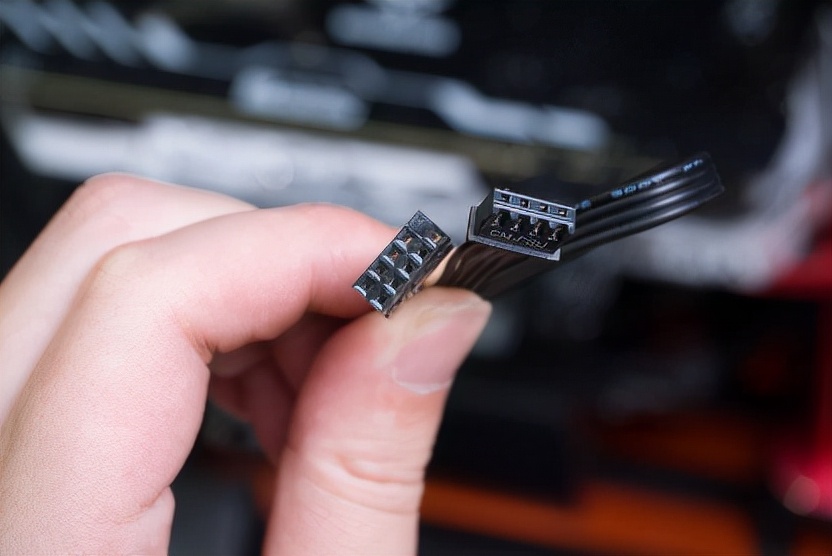

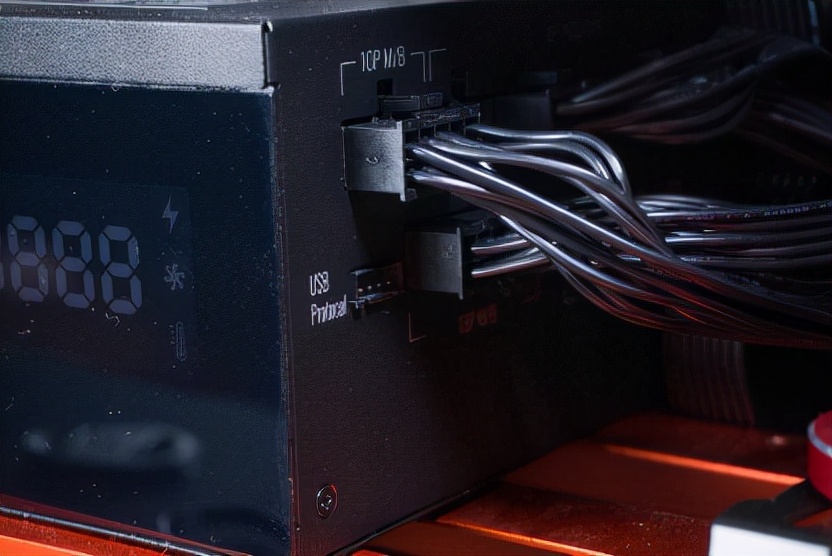

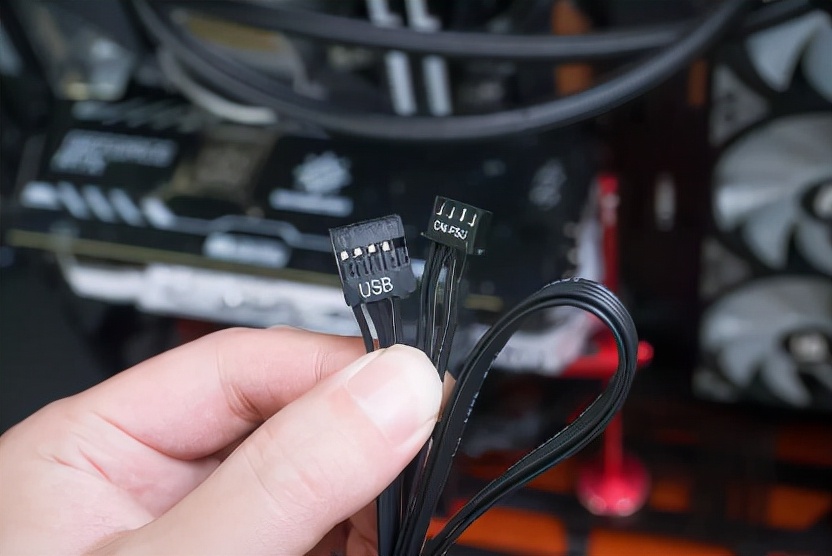

①用电源附件里的USB线,连接主板USB2.0接口。这个接口和音频有点像,但是缺口在最边上。主板上的也拍出来了,大家参考。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/ca83cba90bed496cb36c68beb29549a3?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/a148595e26df430b9823bdc0e969ac84?from=pc)

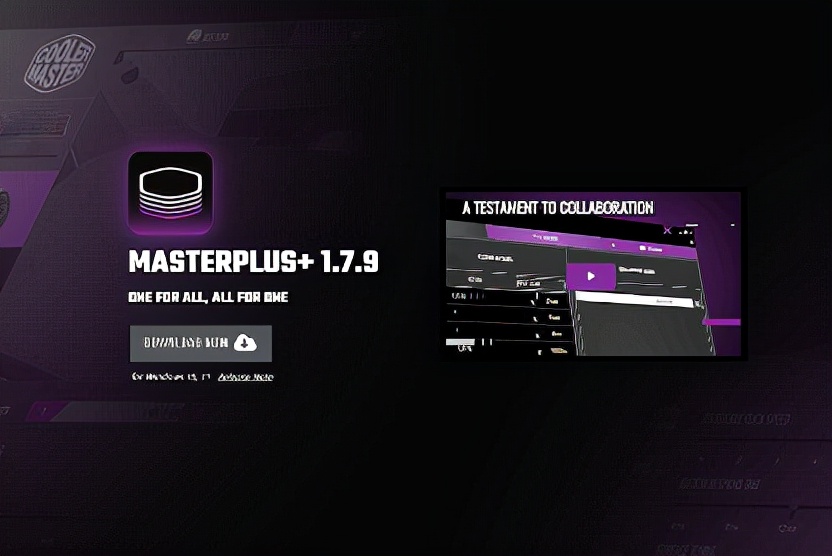

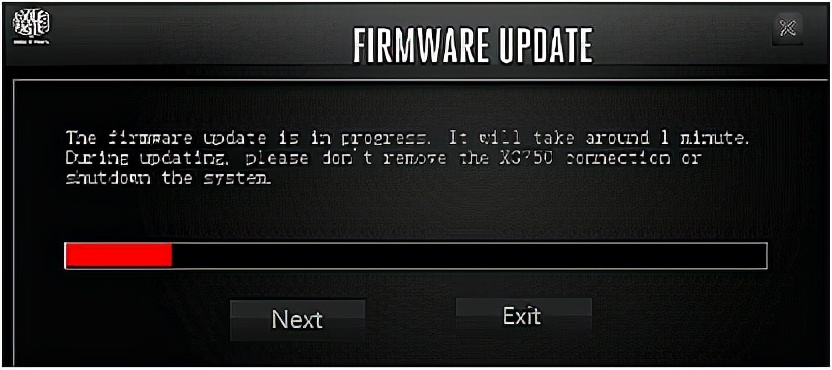

②到酷冷官网下载MasterPlus+软件软件(连接放评论里吧)。安装一次,升级一次,然后进行设置。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/a36577221ec343e1832fe0f2f11c394c?from=pc)
设置项目分为2个:

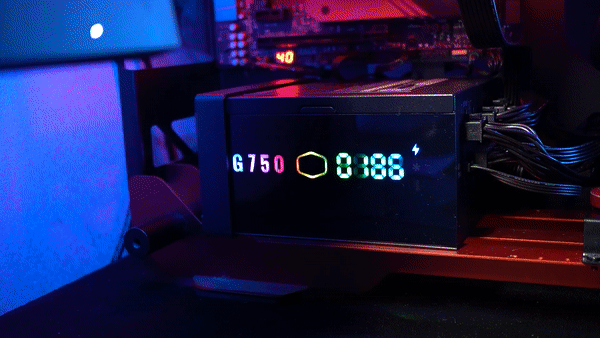

①动效,比如:流光、移色、呼吸、常亮等,甚至是关闭。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/92ea4135bf08416ab15f08d980657de8?from=pc)
动图02
②自定义内容:除了功耗、温度、转速,还有型号(G750)、标志(多变形的logo)。根据个人爱好,对它们进行取舍。比如我只对功耗感兴趣,就让它只显示功耗。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/0511c14da00548d2a3b90b869790f1d7?from=pc)
另: MasterPlus+还有个特别好的功能,就是监控,并生成日志。还是对功耗、温度、转速的记录。为我写评测提供数据支撑。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/13271fca8cff41e5b901b69448dfa6f1?from=pc)
【性能测试】

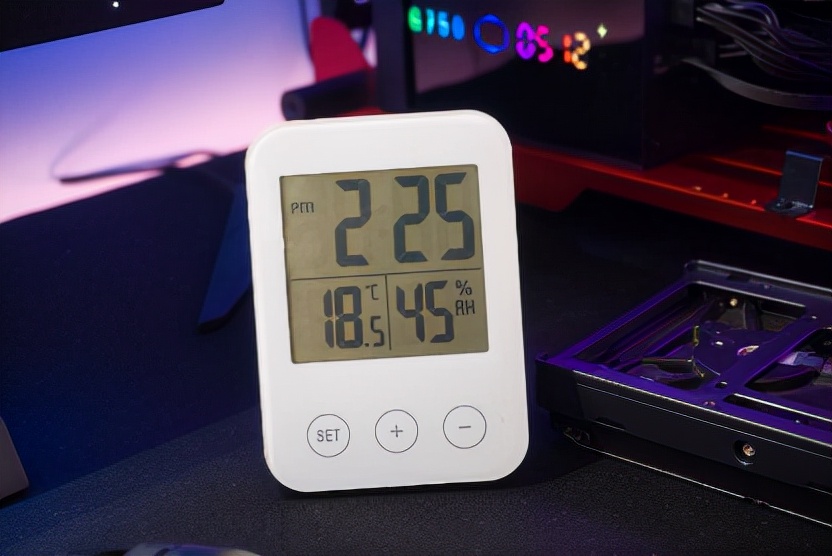

测试环境:室内18℃、开方式机箱、360水冷、无超频。R7-5800X、ROG X570-E。正好,就用日志功能,辅助下面的测试。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7fcf763a219d44e4be6e64da6d93e737?from=pc)
动图03

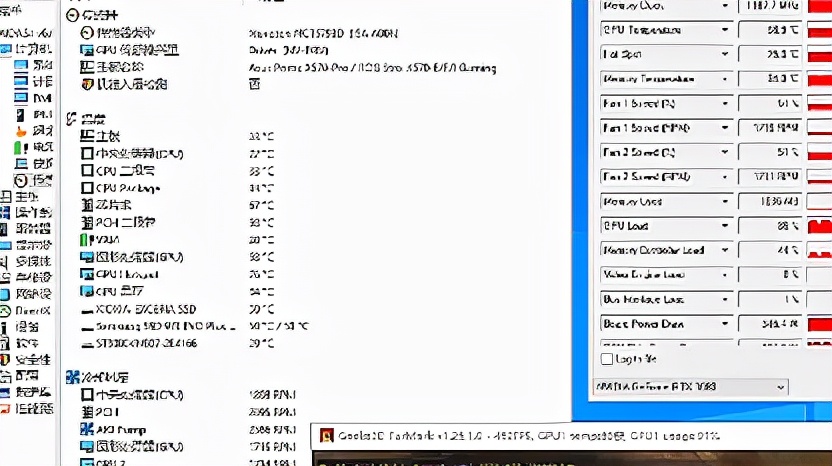

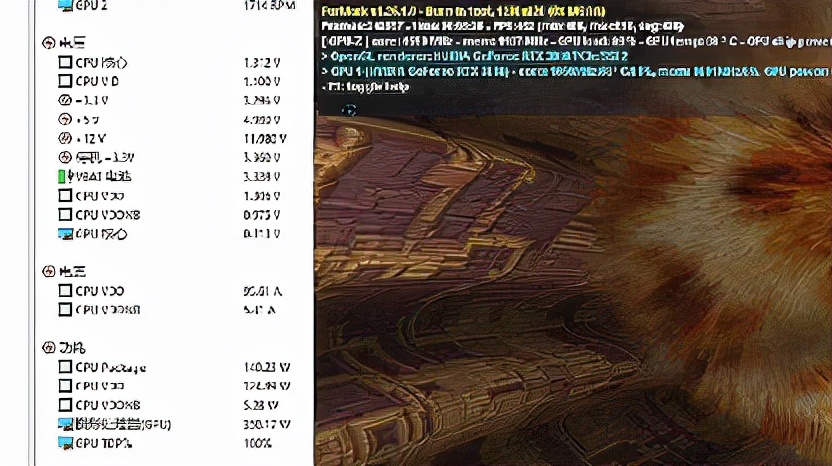

第一项:双烤测试(10分钟)
应该讲,8+4供电还是挺厉害的,CPU轻松默频4.5GHz、功耗140W,全程不掉。电压1.328V,核心温度83度。记得前几个月用TUF B550重炮手只能4.45GHz、126W。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/d00f8e0b69864908869836db92220078?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/1f1ed2f851cc4bb9b7c2f67d363c83f8?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/17f727d2c05e416c9133035e92a72b75?from=pc)
影驰RTX3080 12G星曜:也接近340W,核心68度,核心频率1650~1900MHz浮动。 风扇:显卡1700+RPM、冷排1900+RPM、PCH有2880+RPM,这时候已经起飞。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/6c14d89a5a044cbdb907c8ba38158407?from=pc)
此时,酷冷至尊 XG750 PLUS 白金屏幕显示:功耗512W,和aida64计算相当。电源温度达到顶峰29度,生成日志如上。
第二项:游戏测试
战神4:2K,预设超高、不限制FPS、不开DLSS。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/5280f1fb56ee4bb1bb01dfd090aed822?from=pc)
动图04
Afterbuner显示:平均帧数95帧,显卡核心温度66度、使用率96%、显存使用7000MB、GPU功耗331W,CPU功耗84W。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/c9db0425eec64bb7bd420accc4601b94?from=pc)

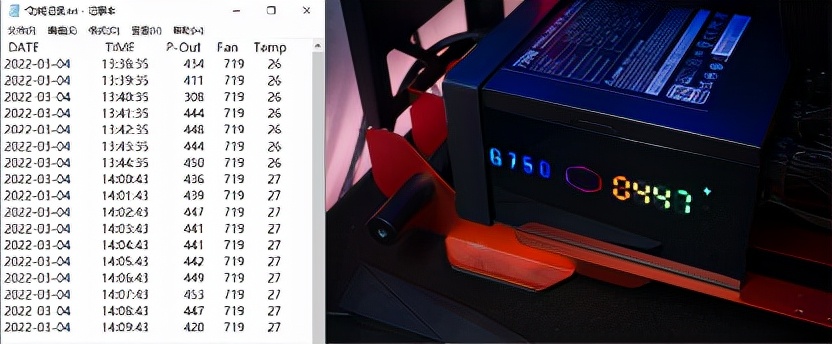

电源显示整机功耗,最高447W,日志如上。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/80f0c0669eff4eedaf7c0c73d0a87b37?from=pc)
动图05

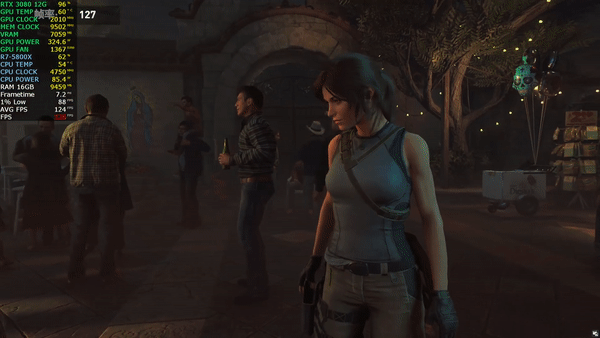

古墓丽影-暗影:2K、DX12、预设最高、不开垂直同步、不开DLSS
Afterbuner显示:平均帧数117帧,显卡温度63度、使用率74%、显存使用6138MB、CPU功耗90W。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7b677f4f6c29493b9e7fea278c7fb430?from=pc)

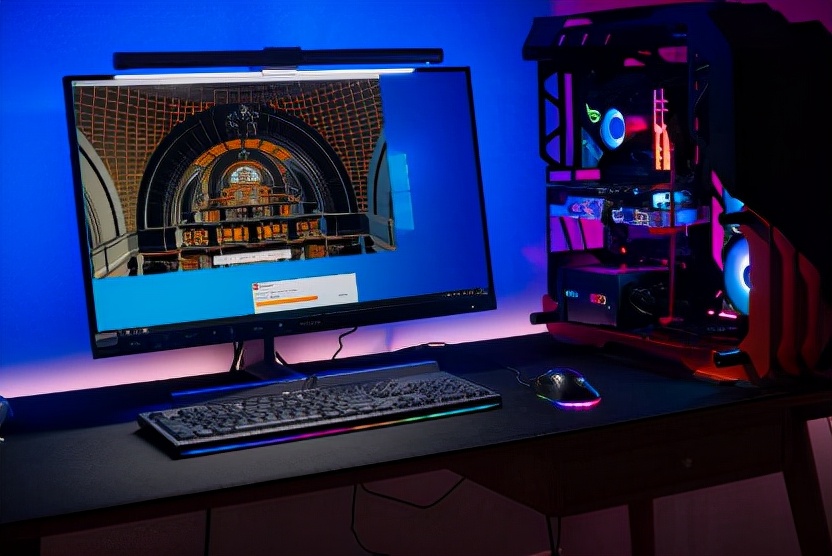

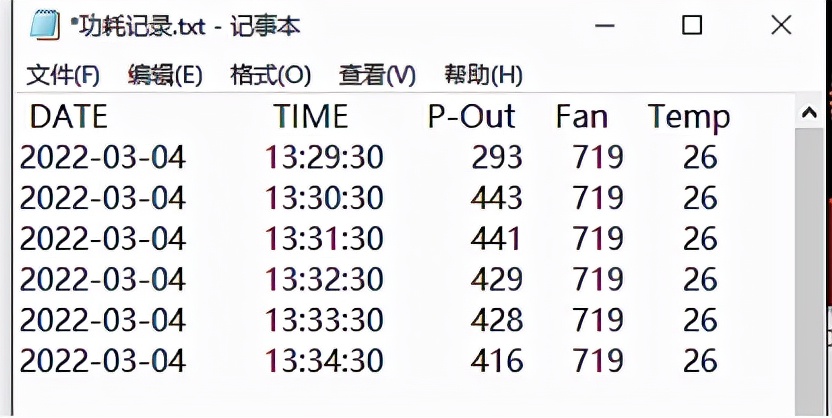

电源显示整机功耗,最高443W,日志如上。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/d7f1591275ac415182e1007c3425e68f?from=pc)
第三项:PC-MARK10
PCMark是基于实际应用和活动的测试来衡量PC的性能,也是最接近生产力的测试。包括浏览网站、视频会议、编写电子表格、编辑照片和视频、玩游戏等日常任务,并给出一个整体评价分数。我非常轻松超越98%的用户,达到7900分。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/3931aef52575423d85824a8cbfacb530?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/0a54c117d44d4710b923f91e3ef0703e?from=pc)

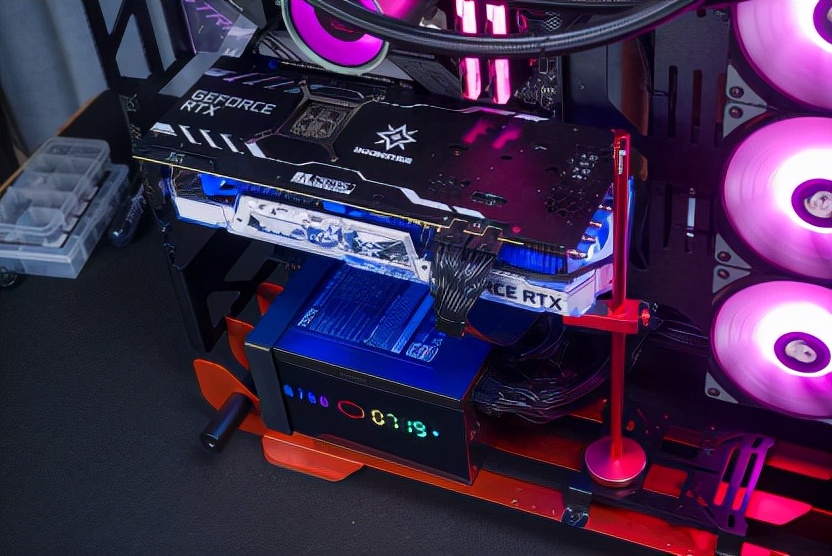

只有在渲染视觉化,达到到了整机392W,CPU最大功耗跑出了160W。你可以把它等同于Pr视频剪辑时的效果。至于其他的项目,比如:视频会议、电子表格等小项目,只要100多W,毛毛雨了。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/0eb4c6a74d824756a58e3dd7c8c3a544?from=pc)
通过以上3个项目,覆盖绝大部分用户的使用环境。清楚地判断,酷冷至尊 XG750 PLUS 白金处理高端电脑,仍旧是游刃有余。即使双烤这样严酷的压力测试,也有200W+的富裕。我大胆猜测:到了锐龙6000系列+RTX4080,仍然可以放心的去用。
在测试的环节中,我发现电源风扇转速一直时719RPM。不要担心噪音盒散热问题,因为冷至尊 XG PLUS 白金采用135mm大尺寸风扇。风扇越大,就可以保持相对较低的转速,而保持很大的通风量。测试中你们也看到了,双烤最高也就29度。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/a38e6fbf8d764a9385b04df15f70d099?from=pc)

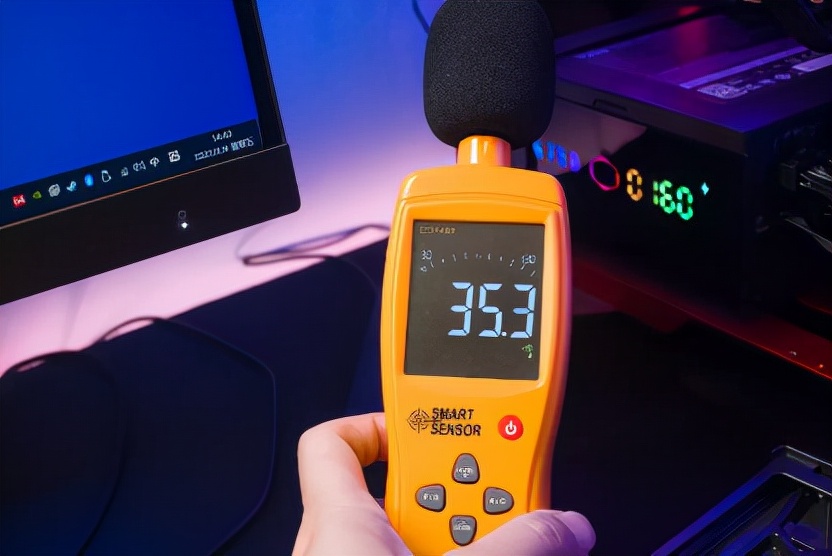

我选择刚开机状态,此时的噪音35分贝,等同于图书馆的环境。此时还保持了,冷排300~400RPM转速,以及南桥散热700多RPM的风扇。就算整机来说,也是非常静音。
测试部分就是以上这些,接下来分享一些电源本身的细节。
【电源线】

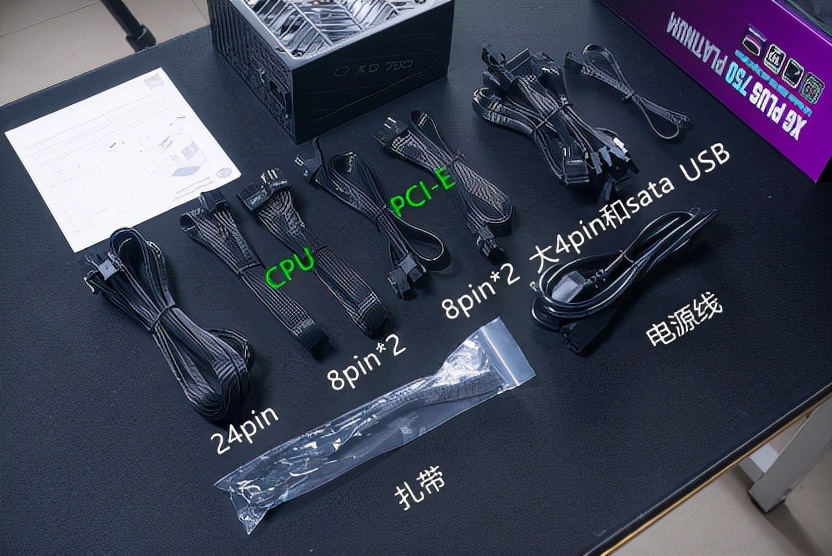

所有线口,都标注“CM-PSU”,这个挺好的。曾今我还因为混用不同品牌的模组线,导致炸机。而酷冷至尊标注“CM-PSU”,就不会再弄错了!
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/5b2e0fe2f4d440fdade4e91db8e91f13?from=pc)

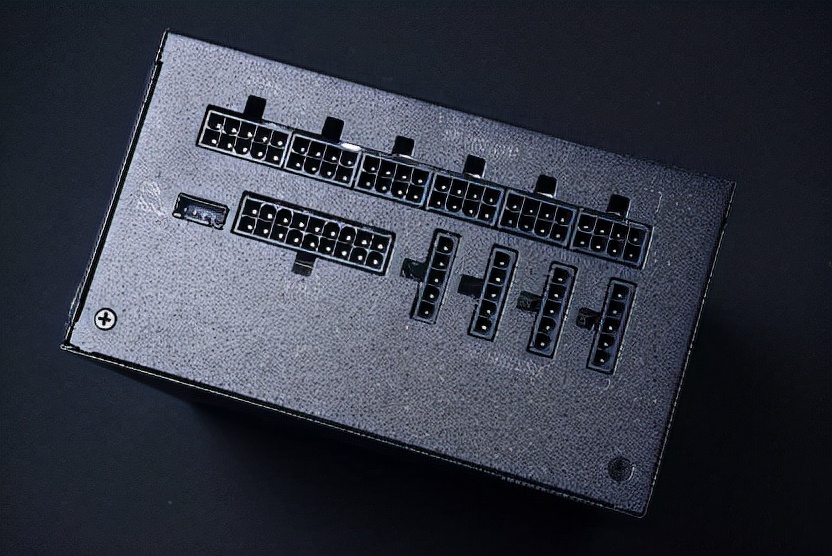

主板供电:24pin; PCI-E:8+8pin; CPU:8+4+4; 大4pin和sata供电若干。 配件当中还有一根USB?用于屏幕控制。 重点说一下CPU供电,两根8pin:其中一根是8pin,另一根是4+4pin。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/e7b2ef0a4c184ee890e5138aed9c5d46?from=pc)
我主板X570-E为例,需要用到8+4pin,正好就是“1根半”。酷冷至尊尊 XG PLUS 白金,4+4非常灵活。市面上各种主板,包括高端主板。CPU供电会多一些接口,用于极限超频。通常不超频、不烤机也直接8pin。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/41ac2fd1e98a4a89820f43f57373521f?from=pc)

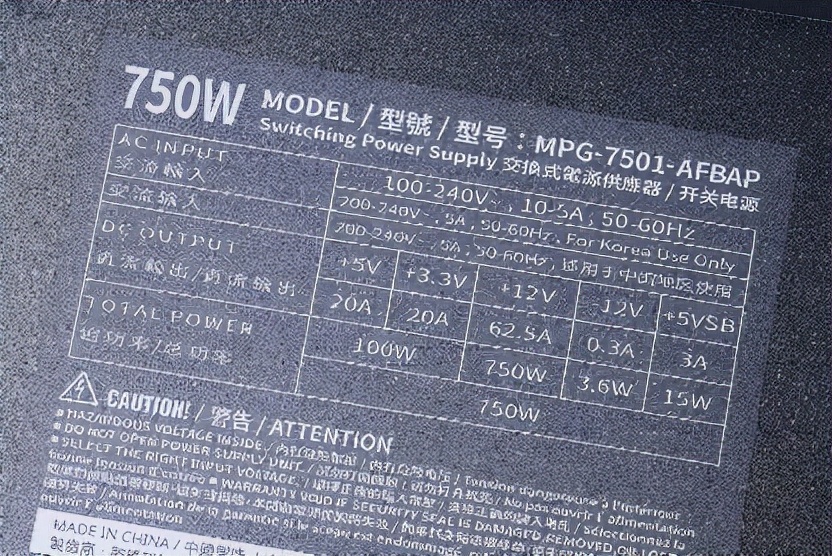

【参数解读】
①交流输入200~240V,适用于中韩。 ②+12V交流输入,达到62.5A! ③额定750W,代表的是满载平均功率,指标内是有保障的。至于超载多少,多长时间?并没有准确说法,也不提倡。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/ebcc8f8d45104a1a9f43326488e1064c?from=pc)
我的配置,简单加一下。新版的RTX3080 12G,350W,实际满载可能还会高一点;5800X TDP 105,实际上烤机能到135~145W。所以,理论上750W也够了。并且影驰RTX3080官方页面标注的也是“推荐750W电源”。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/c5e60f56a7d348e98107c2acfa7f7058?from=pc)
至于有些小伙伴反应,在跑甜甜圈Furmark或者Pr视频渲染,会有峰值600~700W。通过上面的测试,足可以放心。如果不放心酷冷至尊 XG PLUS也有850W,差价也没多少。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/2e4a86ca152f4204ac51f3b383ca11a3?from=pc)
④我还注意到,酷冷至尊采用单路12V设计!相比于双路12V,不做限流,负载很高也不会跳(触发电路保护)。适用于需要强劲供电的超频玩家。
而双路12V电源,则是把供电拆分为:供电CPU和显卡,每一路负载都较低。经不起太大(功率)折腾,容易跳掉。不适合超频玩家。价格自然也更便宜。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7e481614966342beb6c22403f2aea93f?from=pc)
【结构分析】
电源,简单来说就是,降压、稳压的作用。
酷冷至尊 XG PLUS 白金的拓扑结构:全桥LLC谐振+同步整流+DC to DC。电源的拓扑结构,是一个划分科技代际的重要指标,对转换效率,动态能力,稳定性起决定性作用。向XG PLUS 高端电源会标注得很清楚作为正面宣传点,而普通电源则会闪烁其词。

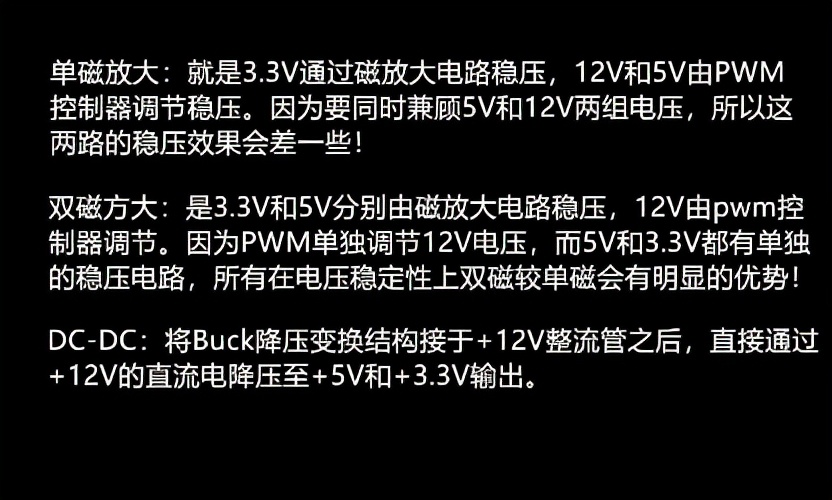

关于DC to DC,是指直流转直流技术。也是一种在直流电路中将一个电压值的电能变为另一个电压值的电能的装置。目前电脑电源技术最高端的,就是DC to DC。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/0e820f025e034a12bd657a1056c92bfc?from=pc)
相比前代的磁放大,DC to DC的Buck降压变换结构是接于+12V整流之后,直接通过+12V的直流电降压至+5V和+3.3V输出。与磁放大结构相比,Buck降压变换的开关频率往往是固定的,通过调整开关管的占空比(导通时间与周期之比)来调整输出电压,当电路负载升高导致电压下降时电路就会提高占空比把电压拉回来,是一个闭环的反馈系统。
一方面+12V、+5V和+3.3V的输出彼此独立,稳压效果更好;另一方面正因为+5V和+3.3V都取电于+12V,所以+12V的功率就无限逼近额定功率。
以上是我从技术论坛的整理归纳总结,感兴趣的朋友可以深挖相关参考文献。作为一个普通消费者,也许并不需要了解这么深,我饿们更关心的是:它采用100%全日系电容,符合 Intel ATX 12V 2.53 规格,典型负载条件下转换效率 92%。
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/6c0d162fe75340a088f2ec1afb0965bb?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/c104b1e0bb024a4ebcbf03315ce19546?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7ba7595add8c4879b026ad5538bab874?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/49decead8266457f987c0b69a167f1ba?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/b556fa8e4af8422db9e29c8b80175824?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/04dd21b619f148b9b3a390a1272d4981?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/92b343033cb543fbafc0495a9b376355?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/072fc82136b84e8687c67462b85efbf0?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/bcd7a69d416a4329b3d14c35ea2e76e8?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/c349874432d34296be0bf2143f3f23e2?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/7a2157ef3c6a41ff9603b8434cff0c3e?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/e598eb7f277e4ce79faebc7e9d68ea20?from=pc)
![](https://p6.toutiaoimg.com/origin/tos-cn-i-qvj2lq49k0/b2c0a61589964e488dc3b847e4716cee?from=pc)

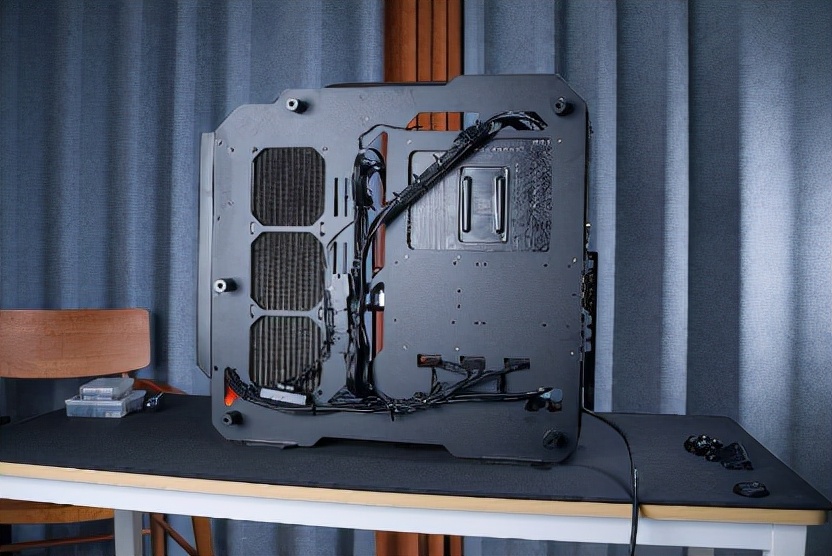

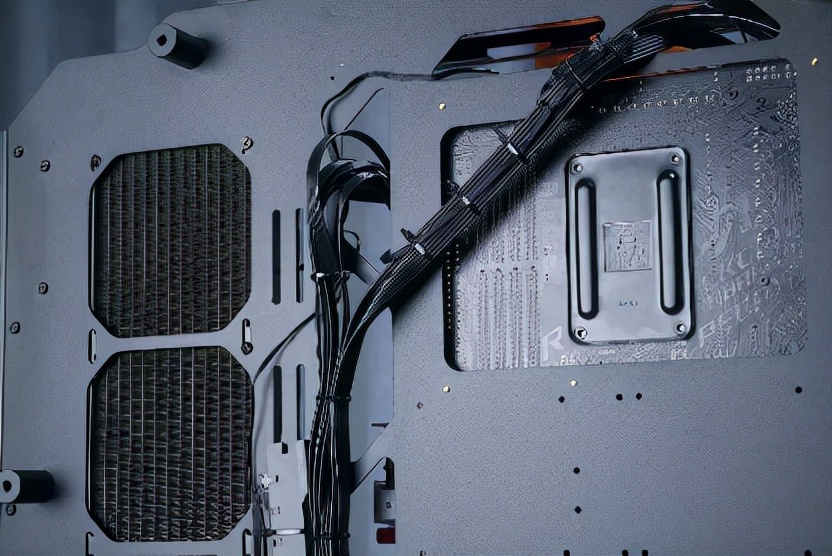

【最后,提一些个人的小建议】①CPU供电线,可以稍微做长一些。我就可以走背线的时候拉到中间,捆成一股。有些机箱是带遮线盖的,但是“分叉”就盖不上了。 ②电源屏幕屏材质,特别容易划伤、粘指纹、吸灰。如果把外屏做成模块化,可更换的,我想会用得更长久一些。 ③酷冷至尊可以多出一些机箱&电源套装,供XG PLUS的屏幕、RGB风扇展示,也便于用户选择购买。
|
