榨干显卡最后的潜能：三星DDR3显存时序修改（79GT改后搭配mod版驱动Mark05提高340分）
先说明下：

１. 把“手动超频”关了再刷BIOS！

２. 最后测出来的时序值 理论上适合所有用1.4ns DDR3的显存。

３. 1.1ns/1.2ns的也可以照着改，不过注意下，bios里的默认频率放低些比较保险。

４. ATI的没试过，不过ATI的直接用ATITOOL就能改......

附件里是改好的，规格7900GT公版，频率：500/750，Geometric delta clock：20。


一、三星DDR3规格（资料篇）

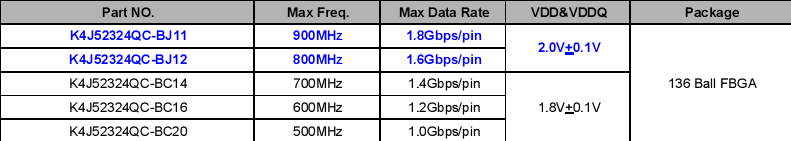

三星目前用于显卡上的DDR3按容量分有两种（均为136 Ball FBGA封装）：

------------------------------------------------------------------------------------------------
512Mbit（2M x 32Bit x 8 Bank） ：K4J52324QC-BJ/K4J52324QC-BC





------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------
256Mbit（2M x 32Bit x 4 Bank） ：K4J55323QG-BC





（注：K4J55323QG系列的电压均为1.8V，NV的供电电压是2.0V，加压了0.2V）
------------------------------------------------------------------------------------------------



------------------------------------------------------------------------------------------------
79系组合：

79GTX 512M 1.1ns：8片K4J52324QC-BJ11
79GT   512M 1.2ns：8片K4J52324QC-BJ12
79GT   256M 1.4ns：8片K4J55323QG-BC14

76/73系组合（这系比较乱，随便编了几个）：
76/73GT   256M 1.1ns：4片K4J52324QC-BJ11
76/73GT   128M 1.2ns：4片K4J55323QG-BC12
76/73GT   256M 1.2ns：4片K4J52324QC-BJ12
76/73GT   256M 1.4ns：4片K4J52324QC-BC14
------------------------------------------------------------------------------------------------

二、时序修改实战

测试环境：

CPU： OP165 OC 2.8G
主板：NF4 SLI-DR Venus
内存：Corsair VS1GB400C3（UCCC 1G*2） DDR560-3448
显卡：XFX 7900GT（PV-T71G-UDE）
电源：FSP300-60GNF


显卡驱动：
XTreme-G 84.56.v3_Quality
NV 91.28公版
XTreme-G 91.28.v2
XTreme-G 91.28.v2 + XTreme-G Tweakerizer 91.28_Perf

显卡BIOS：
XFX T71G-UCP_5.71.22.12.81
EVGA 256-P2-N569-S2_5.71.22.14.49
注：BIOS中的“Geometric delta clock”值一律置0，统一Geometric、Shader、ROP频率

------------------------------------------------------------------------------------------------
下面的修改都是基于EVGA的BIOS，所以先介绍下这片卡：

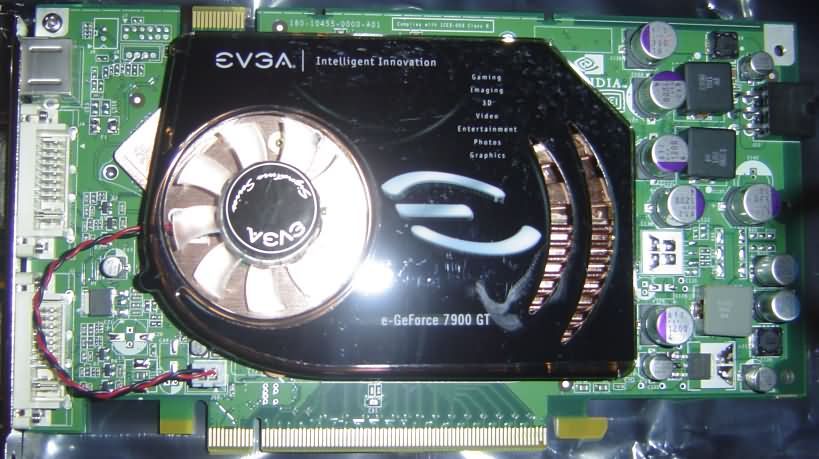

Signature Series（签售版）7900GT、CORE VMOD 1.45V，显存256M（不确定1.2ns/1.4ns）

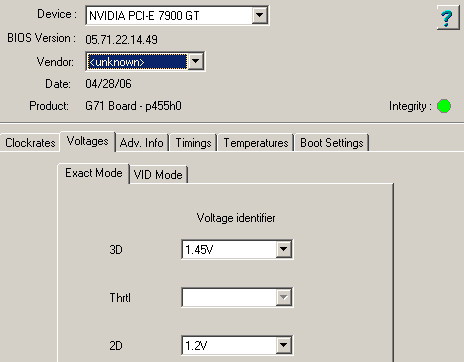

BIOS：





有两个地比较特殊：

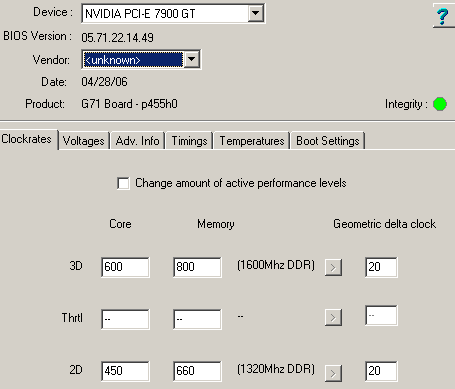

1. 频率2D 450/660、3D 600/800，刷在公版卡上不区分2D/3D，都是3D的频率。
2. BIOS中的2D电压1.2V，3D电压1.45V，不过必须改动硬件才能上1.45V，软改无用（虽然OVP在1.28V左右）。

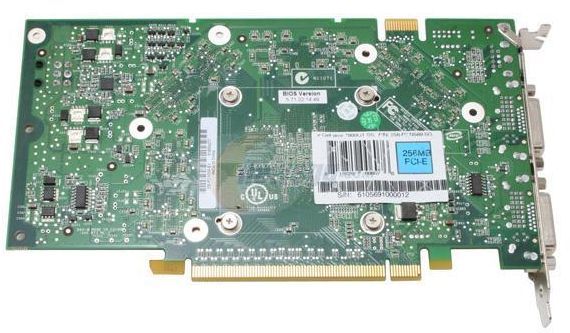

看显卡背面图，多了些元件，估计就是干这些用的～
------------------------------------------------------------------------------------------------

下面正式开始：

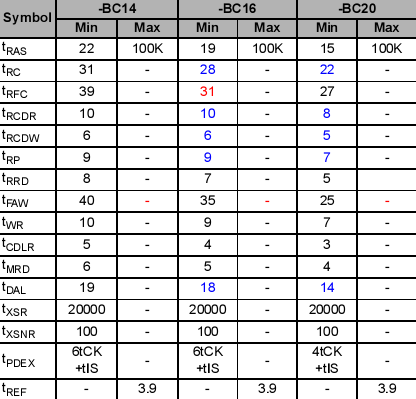

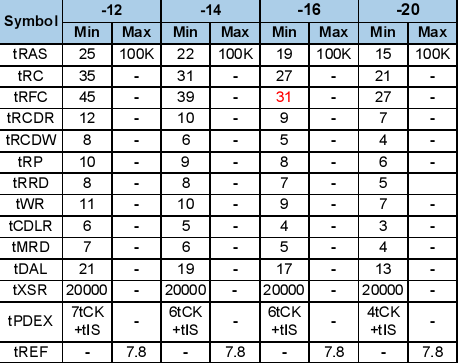

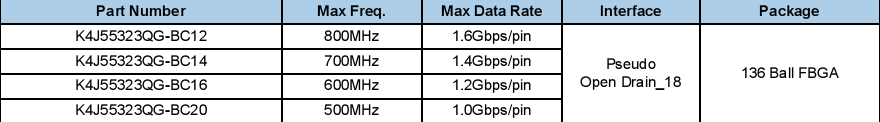

7900GT公版显存规格：256M 1.4ns　8片K4J55323QG-BC14，时序参考图：




（一）查看时序

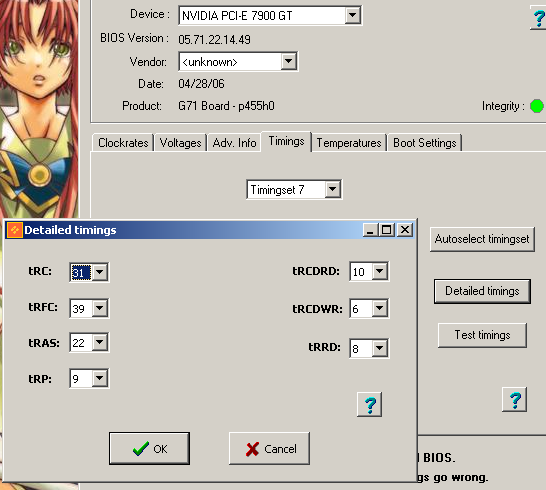

选中NiBiTor的“Timings”选项卡，点右边的“Autoselect timingset”会自动寻找当前使用的时序组（一般都是第7组），再点“Detailed timings”可以看到时序：



可以看出，7个参数和时序图里的BC14一模一样。

（二）修改测试：

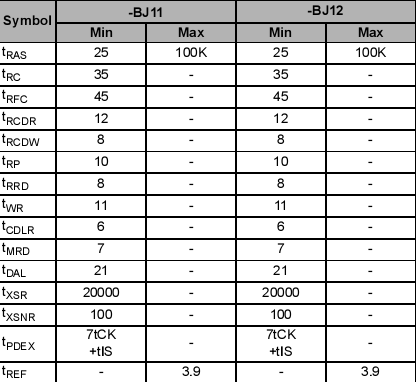

然后考虑怎么修改：和BC14靠近的有BC12和BC16，参照时序图可发现BC12的时序与79GTX用的：K4J52324QC-BJ11的一样，79GTX的显存是1.1ns的，那先改成这个试试，之后再试BC16。

测试软件：3DMark2005

极限测试方法：ATITool过30分钟无错（无任何小黄点），时间30分钟就好，长了估计对卡也不好～

测试时一定要注意散热，人不能离开，要盯着屏幕看。计时器重置、程序报错、出小黄点就关掉程序。

千万注意：有时出小黄点时程序不会报错，这也要马上关掉程序，免得烧卡－－

测试结果：


未改的BC14，频率：658/930，分数：11150


------------------------------------------------------------------------------------------------


BC12，频率：658/950，分数：10966


------------------------------------------------------------------------------------------------

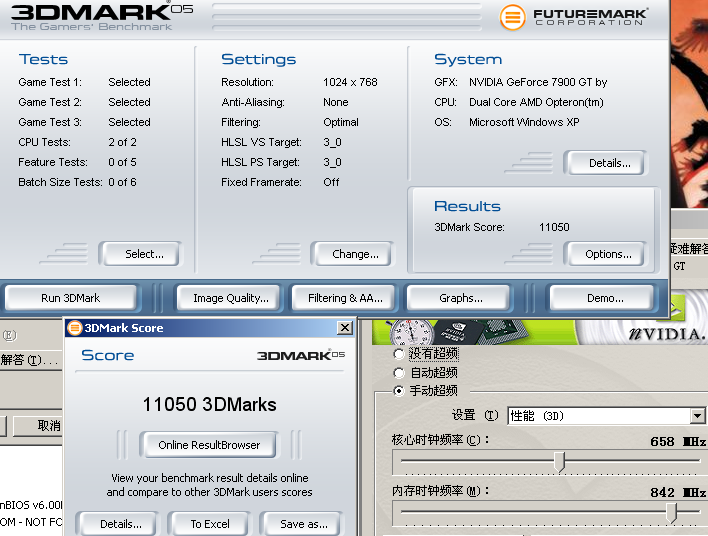

BC16，频率：658/842，分数：11050


------------------------------------------------------------------------------------------------

测试过程中，BC12效果很不好，显存上到950都有点勉强。BC16的显存频率降了快100，效果自然也不好。

（三）精确调试

既然BC12和BC16都不理想，那就取中，慢慢调试吧

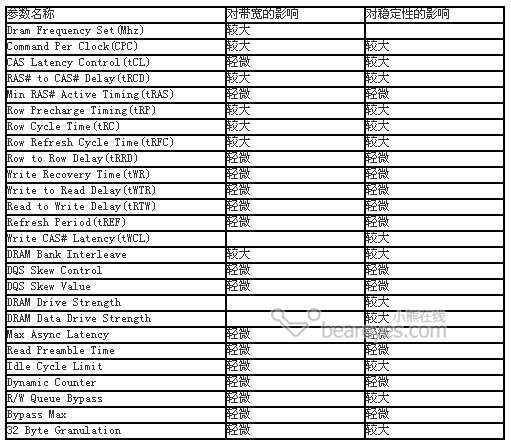

参照小熊那片超长的超频评测里的DDR资料：

tRC：控制内存的行周期时间。决定完成一个完整的循环所需的最小周期数，也就是从行激活到行充电的时间。
主要影响稳定性和内存带宽。

tRFC：在同一bank中刷新一个单独的行所需的时间。同时还是同一bank中两次刷新指令的间隔时间。
主要影响内存带宽和稳定性。

tRAS：控制内存最小的行地址激活时钟周期数，它表示一个行地址从激活到复位的时间。
轻微影响带宽性能，在部分内存上主要影响稳定性。

tRP：在另一行能被激活之前，RAS需要的充电时间。
主要影响带宽和稳定性。

tRCDRD/tRCDWR：控制内存行地址选通脉冲信号与列地址选通脉冲信号之间的延迟。对内存进行读、写或刷新操作时，需要在这两种脉冲信号之间插入延迟时钟周期。
主要影响带宽和稳定性和性能。

TRRD：此参数表示连续的激活指令到内存行地址的最小间隔时间，也就是预充电时间。
轻微影响内存带宽和稳定性。



详细过程不说了，经历了N次花屏TT，最后测出来时序值：

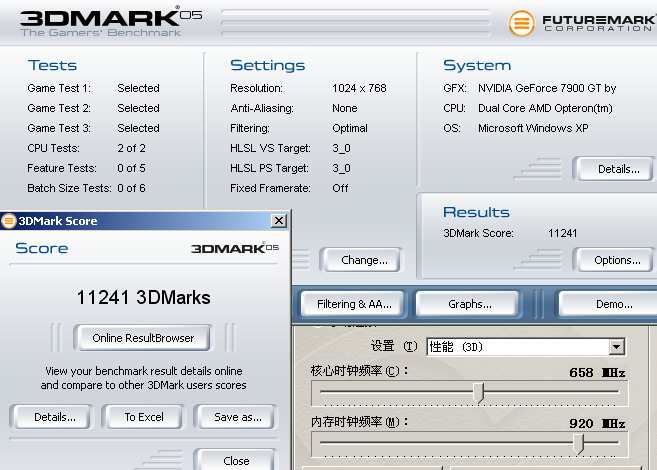

BC15（自己造的^^）：频率：658/920，分数：11241



还不错，提高了91分。

最后，EVGA原版的“Geometric delta clock”值是20，照他的我也改成20试试：

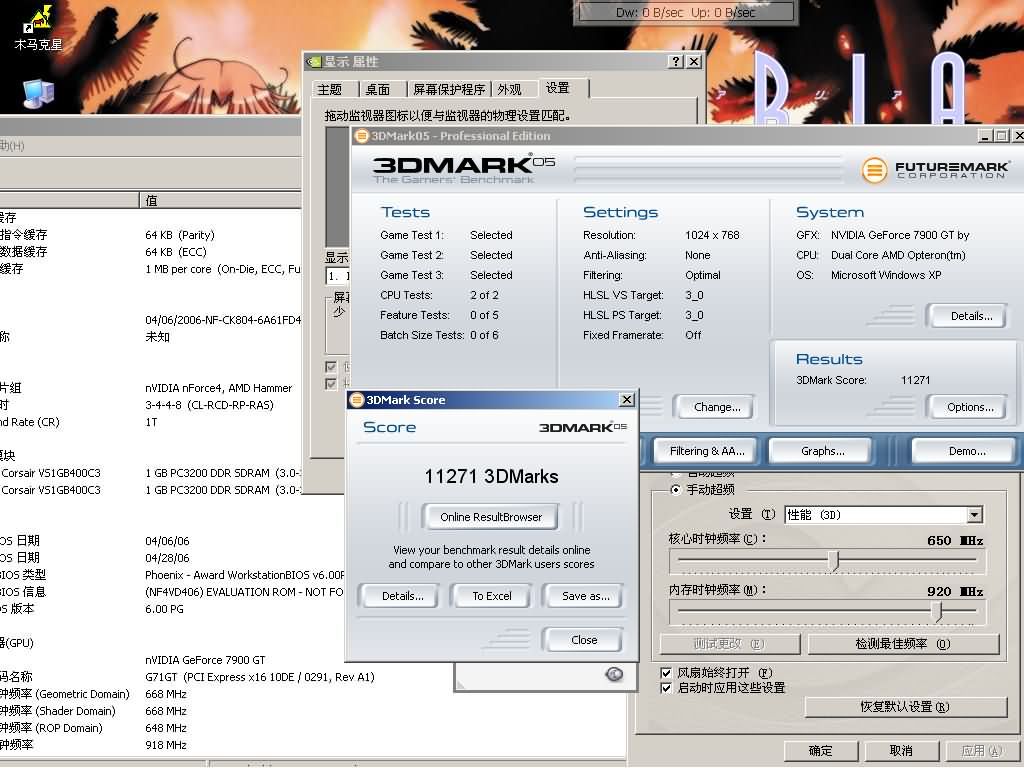

BC15_GDC20：频率：650/920，分数：11271

everest的显示不太准确，后来用RT16测，实际值：

Geometric：668.25
    Shader：648.00
        ROP：648.00

Geometric的频率对稳定性影响不大，所以NV允许这个值可以提高
一些。一般15-20就可以了，过高的话，超频且长时间跑时会花屏、FPS狂降的－－



又提高了30分，加上改时序一共提高了121分，效果还可以了。

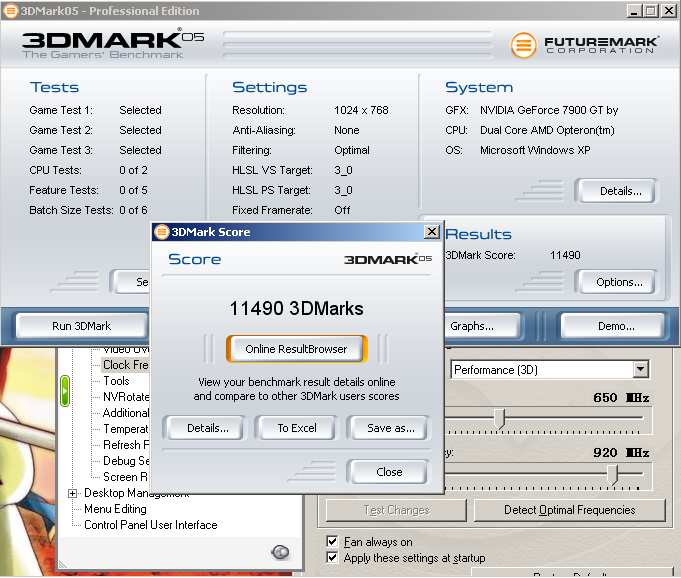

最后用一下XTreme-G 91.28.v2的驱动和XTreme-G Tweakerizer 91.28优化程序：



总共提高了340分，改时序+91分，改GDC值+30分，驱动和优化程序+219分～

估计CORE 1.55V/MEM 2.2V跑720/1050的频率，再配合Conroe的U，3DMark05能上到1.3W吧～

我的BIOS频率：560/825，手动超频：650/885，显存用nv的超频连续测试了30遍，885可以稳过。建议长时间游戏显存850左右，以免出现问题（具体值每块卡不同，理论值减去30-50即可）

这个时序值理论上适合所有才用1.4ns DDR3的显存，1.1/1.2的更没问题，不过注意下，bios里的频率放低些比较保险。

（四）其他

提供一些3dmark05的测试分数作参考：

频率560/850，“Geometric delta clock”值置0，未改时序：

XFX   BIOS 12.81:      9823
EVGA BIOS 14.49:      9931

------------------------------------------------------------------------------------------------
频率560/850，“Geometric delta clock”值20，已改时序：

EVGA 14.49_BC15: 10101

------------------------------------------------------------------------------------------------
频率560/825，“Geometric delta clock”值20，已改时序：

EVGA 14.49_BC15: 10006

------------------------------------------------------------------------------------------------
EVGA 14.49，“Geometric delta clock”值20，已改时序，驱动NV 91.28公版：

560/850：10106

------------------------------------------------------------------------------------------------
EVGA 14.49，“Geometric delta clock”值20，已改时序，驱动 XTreme-G 91.28.v2：

560/850：10142
650/850：11059

560/885：10207
650/885：11181

650/920：11275

------------------------------------------------------------------------------------------------
EVGA 14.49，“Geometric delta clock”值20，已改时序，驱动XTreme-G 91.28.v2 + XTreme-G Tweakerizer 91.28_Perf：

650/885：11339

这几天，有 N多人反映显存超频时问题比较多，正好改改时序和“Geometric delta clock”，把CORE/MEM频率降下来，提高下效能也不错～

推荐一下XTreme-G的mod版驱动：

XTreme-G 91.28.v2


XTreme-G的优化程序，还能再提高一些分数，有Perf和Quality两种优化模式：

XTreme-G Tweakerizer 91.28

好文章~~~

好文...收藏下学习..

不错哦   要是能找到TRAS+TRP=TRC的稳定参数会更加好点  ：）

文章不错
呵呵
支持一下

终于贴出来了啊，感谢楼主分享

原帖由 taotao0210 于 2006-5-27 10:32 发表
不错哦   要是能找到TRAS+TRP=TRC的稳定参数会更加好点  ：）

试过的，减小tRC的话频率上不到850了，加大tRAS或者tRP也是，效能都不如现在的好~

tRC和tRFC值太小，2D都会花屏的。。。

原帖由 levelin 于 2006-5-27 17:50 发表


试过的，减小tRC的话频率上不到850了，加大tRAS或者tRP也是，效能都不如现在的好~

tRC和tRFC值太小，2D都会花屏的。。。
