八月开始Intel开始了对高端市场的反扑,P35破天荒的杀价加快了P35普及的脚步。影驰进军主板市场再次给主板市场注入一针强心剂,下面就让我们一起去看下采用NVIDIA原厂设计的影驰 御林军 650I Ultra吧!
进入八月,主板市场显得异常兴奋。不论是AMD平台还是Intel平台,都在为消费者上演着暑期好戏。月初P35的疯狂杀价,使得Intel在降价大潮中抢得先机。同时,NVIDIA方面也不平静,影驰进军主板市场再次给主板市场注入一针强心剂。同时NVIDIA原厂650I Ultra的价格已经降至499元价格上要比P35更加超值。那么650I Ultra到底强在哪里呢?
[url=http://www.pconline.com.cn/images/html/viewpic_pconline.htm?

&namecode=diy&subnamecode=home]

[/url]
[url=http://www.pconline.com.cn/images/html/viewpic_pconline.htm?

&namecode=diy&subnamecode=home]

[/url]
记得在七彩虹和NVIDIA合作的时候,提出了这样的一个““Designed by NVIDIA””概念。所谓“Designed by NVIDIA”就是NVIDIA全新推出的一个产品理念,意指所有的硬件、软件、驱动器和BIOS均由NVIDIA公司设计。说的直白一点,“Designed by NVIDIA”就是我们常说的“公版”,非第三方自主设计的主板。“Designed by NVIDIA”揉合了NVIDIA原厂品质。NVIDIA会为自家主板提供更为快速的驱动程序升级,更全面的软件服务和官方更新的BIOS,我们完全可以想象有着强大技术研发力的NVIDIA提供的BIOS会是何等强悍。这次影驰又再次将NVIDIA原厂的产品以影驰的方式展现在大家面前
nForce 600系列主板芯片规格对比
各项规格 nForce 680i SLI nForce 650i SLI
nForce 650i Ultra
定位 高端玩家 中端玩家
主流玩家
接口类型 Intel LGA775 Intel LGA775
Intel LGA775
处理器 Intel Core 2 Extreme
Intel Core2 Duo
Intel Pentium D
Intel Pentium 4
Intel Celeron D Intel Core 2 Extreme
Intel Core2 Duo
Intel Pentium D
Intel Pentium 4
Intel Celeron D Intel Core 2 Extreme
Intel Core2 Duo
Intel Pentium D
Intel Pentium 4
Intel Celeron D
前端总线 1333/1066/800/533 1333/1066/800/533 1333/1066/800/533
SLI-Ready Memory With EPP 1200 800 800
JEDEC DDR2 Memory 800 800 800
NVIDIA LinkBoost 技术 支持 不支持 不支持
NVIDIA SLI技术 支持
2x16 支持
2x8 不支持
Native Gigabit Ethernet Connections(原生千兆网络接口) 2 1 1
NVIDIA FirstPacket 技术 支持 支持 支持
NVIDIA DualNet 技术 支持 不支持 不支持
Teaming 支持 不支持 不支持
TCP/IP Acceleration 支持 不支持 不支持
NVIDIA MediaShield Storage 技术 支持 支持 支持
SATA/PATA接口数量 6/2 4/4 4/4
SATA接口速度 3Gb/s 3Gb/s 3Gb/s
RAID磁盘阵列 0,1,0+1,5 0,1,0+1,5 0,1,0+1,5
NVIDIA nTune Utility 支持 支持 支持
PCI-E数量 46 18 18
拆分个数 9 4 3
具体拆分情况 16,16,8,1
1,1,1,1,1 16,1,1,1或
8,8,1,1 16,1,1,1
USB接口 10 8 8
PCI接口 5 5 5
音频 HD Audio
HDA(Azalia) HD Audio
HDA(Azalia) HD Audio
HDA(Azalia)

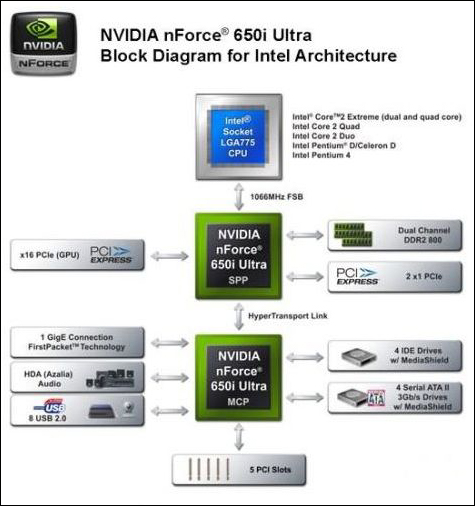

nForce 650i Ultra支持英特尔全系列Socket 775接口处理器,并且将全面支持1333MHz FSB频率。nForce 650i Ultra和nForce 650i SLI同样都基于650i SPP(北桥)和nF430 MCP(南桥)芯片,两者的唯一区别是nForce 650i SLI支持双8x的SLI交火系统,而nForce 650i Ultra只配备了一条x16 PCIe插槽。650i与高端680i相比功能上进行了大量简化,缺少了包括两个额外USB 2.0端口、两个额外的SATA端口、一个额外的以太网端口、Dual-Net技术和EPP内存支持。
NVIDIA发布的5.05.25.00版的nTune软件证实nForce 650i Ultra芯片组的存在,当我们直接向NVIDIA求证的时候,NVIDIA告诉我们,基于nForce 650i Ultra芯片组的主板售价在50英镑,折合大约70-80欧元。基于nForce 650i Ultra芯片组的主板价格,比基于nForce 650i SLI芯片组的主板100-120欧元的价格便宜了不少。
我们尚不清楚nForce 650i Uttra芯片组当中C55芯片是否和nForce 650i SLI芯片组当中C55芯片相同,因为C55芯片决定了主板的超频和主要性能。
基于nForce 650i Ultra芯片组的主板支持双通道DDR2-800内存,支持千兆以太网,支持FirstPacket技术,支持HD声效,支持Intel Core 2 Extreme、Core 2 Quad和Core 2 Duo系列处理器,支持800MHz、1066MHz FSB。
影驰 御林军 650I Ultra在主板最重要的处理器用料方面,这款主板还是延续了整个Nvidia nForce600i系列的一贯风格。作为一款高端玩家主板,NVIDIA原厂设计的nForce 650i LT在做工用料方面自然不容小视。其仍旧采用了六相供电模块。对于如今主流的Intel core 2 duo乃至Core 2 Extreme等处理器来说,即便是极限超频也能满足供电上的需求。而接插件均采用了Foxconn产品,保证了更优秀的电气性能和使用寿命
内存方面,该主板同样支持主流的4*DDR2 800/667/533规范,支持双通道技术和最大8GB容量。内存插槽同样有独立的供电模块。
而在其处理器供电部分中,每一相供电均有日系固态电容,半封闭式扼流线圈和英飞凌Mosfet场效应管组成。其中,主要的低压电容则是Sanyo三洋的OSCON系列中SPEC固态电容,具有超低ESR,耐高温等特点。黄色的电容则是松下代工厂Samxon作品,因主要原料均来自日本而使得性能的以保证。英飞凌Mosfet场效应管上节省了原有的波浪形多鳍散热片。
Nvidia nForce650i Ultra不支持SLi技术,因此仅有一条pcI-Express X16显卡插槽,另有2根PCI-Express X1和3根PCI。
主板南桥已经换用了Nvidia最常见的nForce430,其内部集成有HDA高清晰音频控制器,千兆网卡PHY控制器等。因为这颗芯片在功能和规格上相对较低,内置晶体管数量也较少,所以并没有采用常见的散热片。主板支持4*SATA II 3Gb/s+提供IDE*1存储设备接口,与680i等相比减少了2个SATA II接口。不过依然支持Nvidia MediaShield技术,提供了包括RAID 0,1,0+1,5等。
Realtek ALC885 High Definition Audio Codec芯片提供了7.1+2声道音频输入/输出能力。这是一颗支持Intel HDA高清晰音频规范的Codec芯片,我们看到其附近配备了大量MLCC电容保证了更为纯净优秀的音质输出。
Marvell 88E1116-NNC1 Gigabit PHY以PCI-E 1X总线与系统相连,提供千兆网络接入。在网卡和声卡配置上,三款主板并没有太大区别。只是680i SLI多一个千兆网络控制器。
I/O接口,放弃了对COM和打印接口的支持,提供4足USB接口和一个RJ45网络传输接口。
总结及消费分析
这对Intel 的P35主板来说冲击不小。毕竟NVIDIA在做工和用料上都非常实惠,而且超频能力比较优秀,整体性能方面也一点不比Intel P35差。
