昨天晚上，英伟达在线举办了GTC图形大会，地点就在老黄的家中，作为面向图形开发者的盛会，自然整场发布会为图形开发者服务，讲解的产品也大部分以技术性为主，当然对于游戏玩家来说，最为关心的还是下一代游戏采用的安培架构。在这一次的GTC大会上，老黄终于宣布了安培架构，同时也带来了基于安培架构的Tesla A100计算卡。

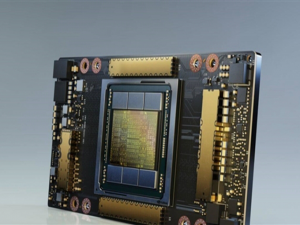

英伟达Tesla A100计算卡基于全新的安培架构，采用了台积电的7nm制程工艺，英伟达表示采用的是N7的工艺也就是传统7nm工艺的进化版，可能是台积电专门为英伟达特别定制的7nm制程，由此可以让整块GPU塞入更多的晶体管，Tesla A100计算卡的核心面积为826平方毫米，542亿晶体管，显然是一颗核弹。

在其他的参数上，Tesla A100计算卡拥有108组SM单元，SXM4架构，6912个CUDA核心，事实上和上一代的Tesla V100计算卡相比，这一代的A100计算卡最大的性能变化在于AI性能，A100核心的Tensor Core虽然减少到了432个，但是性能大幅增强，支持全新的TF32运算，浮点性能可以达到156TFLOPS，同时INT8浮点性能624TOPS，FP16性能312TFLOPS。

而游戏玩家关心的FP32也就是单精度的性能，Tesla A100为19.5TFLOPS，双精度为9.7TFLOPS，在频率上，Tesla A100的频率相比较V100有所降低，为1.41GHz，然而功耗却飙升至400W，说明发热量实在是太大了。显存容量则是40GB的HBM2显存，带宽达到了1.6TB/S。从参数上来看Tesla A100显然是一颗性能爆炸的计算卡，而对于游戏玩家来说，预计基于安培架构的游戏显卡在性能上也有相当强悍的提升。
