NVIDIA的GeForce RTX 5090当之无愧成为了如今的卡皇，在性能上完全没有敌手。事实上如今的量产版显卡是在工程样板的基础上不断优化和改良而来，工程样板在性能以及功耗上更加强悍。目前就有用户展示了NVIDIA GeForce RTX 5090显卡的工程样板，竟然拥有4个辅助供电，可以实现最高2400W的供电。

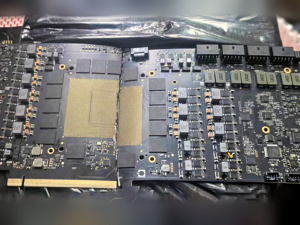

网上展示了一块疑似破损的NVIDIA GeForce RTX 5090工程样板，这款工程样板与量产版相比有很大的不同，量产版的PCB板体积小巧精致，各种元器件都紧密地贴合在一起，就怕浪费一丝一寸的空间，而这块GeForce RTX 5090工程样板的体积就十分地庞大，从而可以更加从容地进行元器件的布局，并且为了让显卡可以更加方便地进行调试，这块工程样板更是布置了4组12V-2x6供电。总共可以实现2400W的供电，差不多是量产版显卡的4倍。除此之外这块显卡也拥有5个视频输出接口，比量产版显卡也多了一个。

从PCB的体积来看，这款工程样板应该属于是早期开发版本，相比较如今的量产版还是有很大的区别，同时由于显卡已经损坏，我们也难以看到在2400W功耗下这款显卡的具体表现究竟如何。当然从工程样板到最终的量产版，NVIDIA也是经过了大量的改良以及优化，从而变成了现在这样。这款板子的最大作用或许就是让大家能够了解工程师在进行硬件开发与调试的时候处于怎样的环境。
