近日，在B站上的UP主@铁甲依然在__折腾出了一个非常奇特的研究。那就是在Intel主板上成功插上了变身成标准PCIe扩展卡使用，本应该集成在AMD主板上的B650南桥芯片。不得不令人惊叹这些动手达人的钻研和折腾能力。

 从设计上来说，AMD自从Zen1时代开始，其南桥的设计相对来说一直都较为简单，本质上仅是一个集成了SATA/USB/PCIe通道扩展的Switch芯片，不像Intel平台的南桥集成了大量的内容，CPU和南桥都无法脱离彼此独立运作。但是在AMD平台上不存在这个情况，因此我们也可以在低端主板市场上找到许多采用无桥设计的AMD主板。

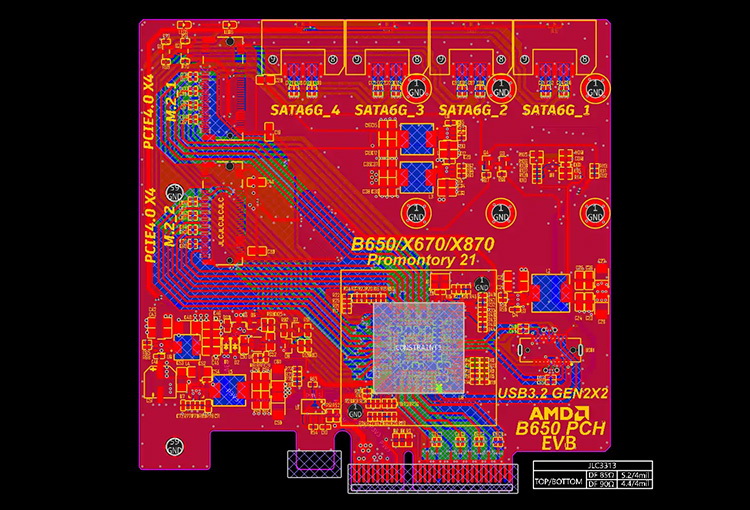

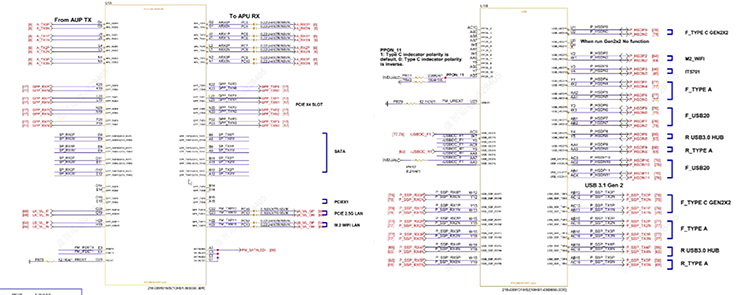

通过分析B650的原理图，可以发现CPU和PROM21南桥芯片之间仅仅是通过标准的PCIe x4链接，这为剥离出独立南桥的可能撬开了大门。而在经过UP主的一番折腾后，在自制了PCIe扩展卡PCB之后，并通过利用空SPI信号脚位，加上一颗SPI Flash并刷入相应的固件后，这块手搓南桥扩展卡竟然真的实现了独立正常工作。

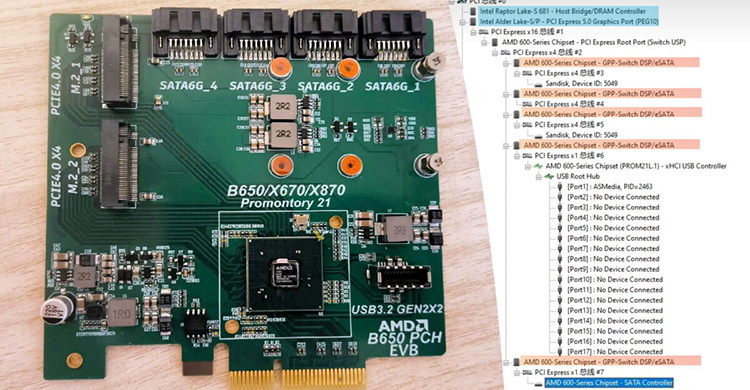

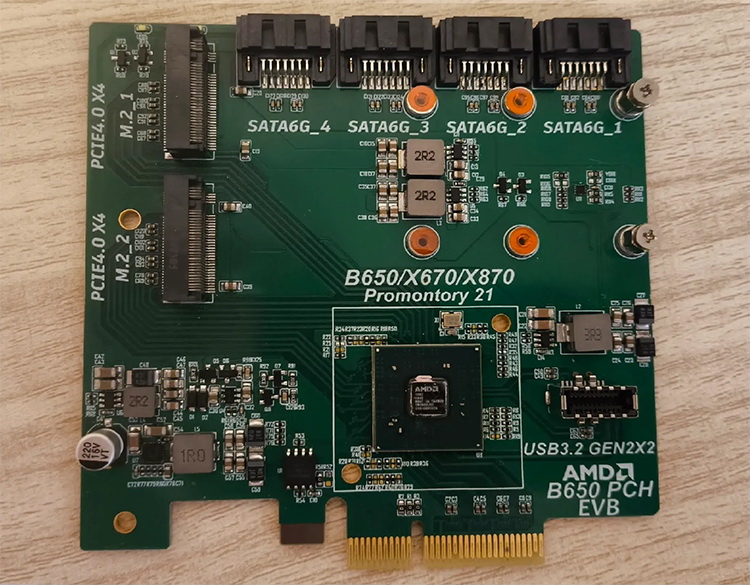

该扩展卡可引出2个支持PCIe 4.0 x4的M.2 SSD插槽，4个SATA 6Gbps接口，以及一个USB 3.2 Gen2x2接口。并且经过实际测试后，以上的所有接口不仅可以全部使用，并且均可实现满速运行的标准。

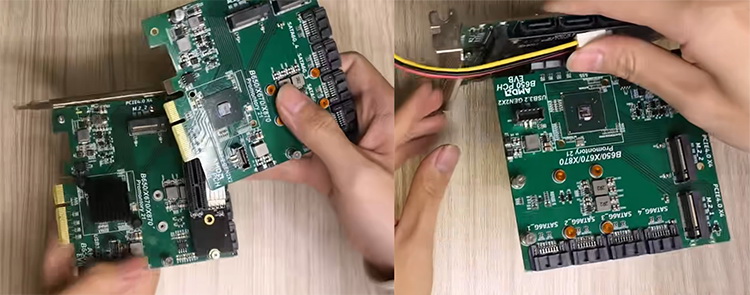

更为离谱的是，你甚至可以用菊花链直连的方式，来模仿还原X670E主板上的双南桥设计，以实现更为强大的扩展性。

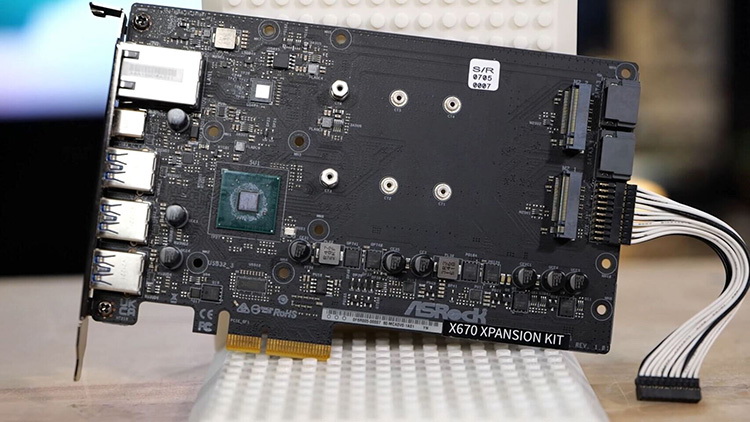

 其实在更早些时候，妖板厂商华擎就出过这么一款类似的扩展套件，名为“X670 XPANSION KIT”，可以让一张B650主板升级成X670主板，原理上与本次网友手搓的扩展卡在原理上基本类似。但是仅限于华擎自家的特定主板才可使用，并且仅提供给当时的评测团体使用，并未对外正式发售。

 而网友本次手搓的AMD南桥扩展卡成功将其变为标准PCIe设备，理论上只要是带PCIe Host功能的CPU/SOC均可使用，无论是Intel/AMD平台，还是X86/ARM平台。嫌扩展不够用还能通过”二仙桥”方式增加扩展，不得不让人喊出一句Amazing!。目前该UP主已将此项目上传至了开源硬件平台，对于这方面有浓厚兴趣的动手达人们不妨可以一起尝试。
